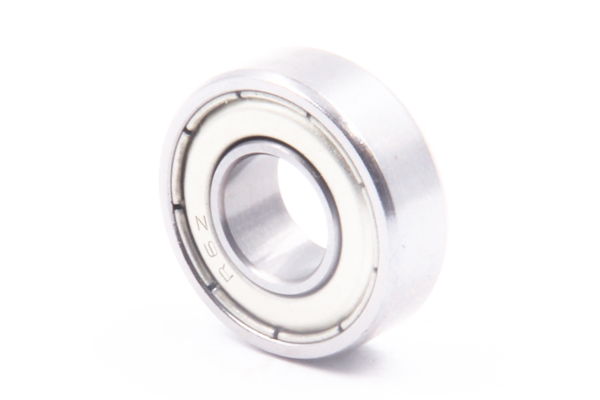

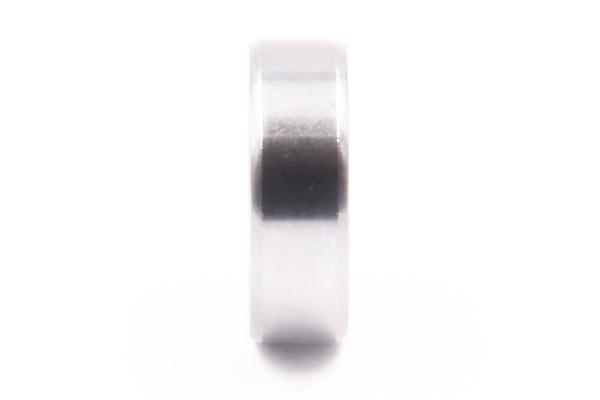

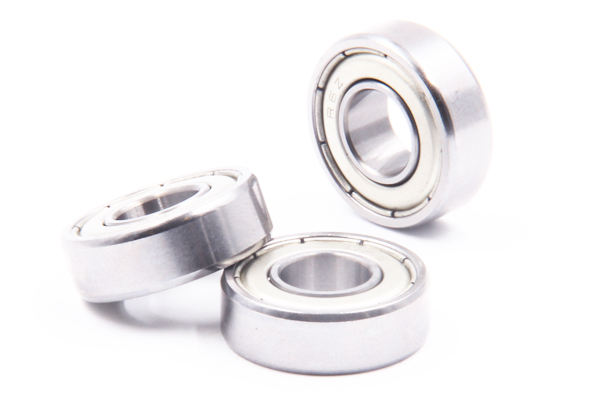

R/1600/RLS/RMS系列英制深沟球轴承
R/1600/RLS/RMS系列英制深沟球轴承是外形尺寸及公差以英制计量单位表示的深沟球轴承


产品特点

英制深沟球轴承的特性和应用

1. R, 1600, RLS, RMS系列英制深沟球轴承是外形尺寸及公差以英制计量单位表示的深沟球轴承。它的结构简单,使用方便。主要用来承受径向载荷,但当增大轴承径向游隙时,具有一定的角接触球轴承的性能,可以承受径、轴向联合载荷。在转速较高又不宜采用推力球轴承时,也可用来承受纯轴向载荷。与尺寸相同的其它类型轴承比较,此类轴承摩擦系数小,极限转速高。但不耐冲击,不适宜承受重载荷。
2. R, 1600, RLS, RMS系列英制深沟球轴承装在轴上后,在轴承的轴向游隙范围内,可限制轴或外壳两个方向的轴向位移,因此可在双向作轴向定位。此外,该类轴承还具有一定的调心能力,当相对于外壳孔倾斜2′~10′时,仍能正常工作,但对轴承寿命有一定影响。R系列、16系列英制深沟球轴承保持架多为钢板冲压浪形保持架,大型轴承多采用车制金属实体保持架。:
3. R, 1600, RLS, RMS系列英制深沟球轴承广泛应用于汽车拖拉机,机床,电机,水泵,农业机械,纺织机械等。


英制深沟球轴承的产品说明

1,开式轴承是指不带任何密封盖的轴承。
2,封闭式轴承指轴承两边带密封盖或密封盖,ZZ表示两边带金属盖,2RS表示两边带密封盖,客户可以根据自己的要求选择不同的密封盖或密封盖。
3,同一个尺寸的轴承,客户可以选择不同的材料,等级。材料分别有:轴承钢、碳钢、不锈钢、塑料等。精度等级有P0,P6,P5级,或称ABEC-1,ABEC-3,ABEC-5,ABEC-7等.
4,以下尺寸为按国际标准的轴承的基本尺寸,如客户有不同的要求,我们可以定做。
5,相同的轴承有各种不同的代号和叫法,请确认自己需要的轴承的尺寸。


英制深沟球轴承的主要结构形式

A. 英制深沟球轴承R, 1600, RLS, RMS系列型;
B.外围有止动槽的英制深沟球轴承N型;
C.一面带防尘盖的英制深沟球轴承Z, 两面带防尘盖的2Z型;
D.一面带防尘圈(接触式)的英制深沟球轴承RS型,两面接触密封2RS型;
E.一面带密封圈(非接触式)的英制深沟球轴承RZ型,两面非接触式的深沟球轴承2RS型;


规格参数

Boundary dimensions (mm) Bearing No. Load rating(N) Limiting speeds(rpm)
d D B B1 Rmix Open Shielded Sealed Cr Cor Grease Oil
1.984 6.35 2.38 3.571 0.1 R1-4 R1-4ZZ - 284 96 67000 80000
2.38 4.762 1.588 2.38 0.1 R133 R133ZZ - 144 53 80000 95000
7.938 2.779 3.571 0.15 R1-5 R1-5ZZ - 552 176 60000 71000
3.175 6.35 2.38 2.779 0.1 R144 R144ZZ - 310 109 67000 80000
7.938 2.779 3.571 0.1 R2-5 R2-5ZZ - 560 179 60000 67000
9.525 2.779 3.571 0.15 R2-6 R2-6ZZ - 640 225 53000 63000
9.525 3.967 3.967 0.3 R2 R2ZZ - 630 218 56000 67000
12.7 4.366 4.366 0.3 R2A R2AZZ - 640 225 53000 63000
3.967 7.938 2.779 3.175 0.1 R155 R155ZZ - 360 149 53000 63000
4.762 7.938 2.779 3.175 0.1 R156 R156ZZ - 360 149 50000 60000
9.525 3.175 3.175 0.1 R166 R166ZZ - 710 270 43000 50000
12.7 3.967 4.978 0.3 R3 R3ZZ - 1300 485 43000 53000
15.875 4.978 4.978 0.3 R3A R3AZZ - 1480 615 38000 45000
17.462 6.35 7.938 0.3 1601 1601ZZ 1970 730 32000 40000
6.35 9.525 3.175 3.175 0.1 R168 R168ZZ - 375 173 48000 56000
12.7 3.175 4.762 0.15 R188 R188ZZ - 1080 440 40000 50000
15.875 4.978 4.978 0.3 R4 R4ZZ R4-2RS 1470 600 38000 45000
19.05 5.558 7.142 0.4 R4A R4AZZ R4A-2RS 2220 895 36000 43000
17.462 6.35 7.938 0.3 1602 1602ZZ 1602-2RS 1970 730 26000 34000
7.938 12.7 3.967 3.967 0.15 R1810 R1810ZZ - 540 276 40000 48000
22.225 7.144 8.731 0.3 1603 1603ZZ 1603-2RS 3290 1360 24000 32000
23.019 7.938 7.938 0.3 1605 1605ZZ 1605-2RS 3330 1410 24000 32000
9.525 15.875 3.967 3.967 R1038 R1038ZZ - 815 411 28000 31000
22.225 5.558 7.142 0.4 R6 R6ZZ R6-2RS 3300 1370 32000 38000
22.225 7.144 8.731 0.38 1604 1604ZZ 1604-2RS 3330 1410 19000 26000
23.019 7.938 7.938 0.38 1606 1606ZZ 1606-2RS 3330 1410 19000 26000
28.575 9.525 9.525 0.64 1614 1614Z 1614-2RS 5110 2390 19000 26000
11.112 23.019 7.938 7.938 0.38 1607 1607ZZ 1607-2RS 2690 1270 18000 24000
28.575 9.525 9.525 0.64 1615 1615ZZ 1615-2RS 5110 2390 18000 24000
34.925 11.112 11.112 0.64 1620 1620ZZ 1620-2RS 7450 3700 18000 24000
12.7 19.05 3.967 3.967 R1210 R1210ZZ     - 898 524 21000 26000
28.575 6.35 7.938 0.4 R8 R8ZZ R8-2RS 5110 2380 26000 32000
28.575 9.525 9.525 0.64 1616 1616ZZ 1616-2RS 5110 2390 17000 23000
34.925 11.112 11.112 0.64 1621 1621ZZ 1621-2RS 7450 3700 17000 23000
33.338 9.525 9.525 1 RLS4 RLS4ZZ RLS4-2RS 5200 3800
41.28 15.875 15.875 1.5 RMS4 RMS4ZZ RMS4-2RS 7350 4410
14.288 34.925 11.112 11.112 0.64 1622 1622ZZ 1622-2RS 7450 3700 17000 2200
15.875 34.925 7.142 8..733 0.8 R10 R10ZZ R10-2RS 6000 3250 22000 26000
39.688 11.112 11.112 1 RLS5 RLS5ZZ RLS5-2RS 7200 4300
46.04 15.875 15.875 1.5 RMS5 RMS5ZZ RMS5-2RS 9880 6200
34.925 11.112 11.112 0.64 1622 1622ZZ 1622-2RS 7450 3700 17000 22000
41.275 12.7 12.7 0.64 1628 1628ZZ 1628-2RS 9390 5020 16000 20000
44.45 12.7 12.7 0.64 1633 1633ZZ 1633-2RS 9390 5020 18000 23000
19.05 41.275 12.7 12.7 0.64 1630 1630ZZ 1630-2RS 9390 5020 14000 18000
41.274 7.938 7.938 1 R12 R12ZZ R12-2RS 8370 4520 21000 25000
47.625 14.288 14.288 1.5 RLS6 RLS6ZZ RLS6-2RS 10000 6300
50.8 17.46 17.46 1.5 RMS6 RMS6ZZ RMS6-2RS 10450 6560
44.45 12.7 12.7 0.64 1635 1635ZZ 1635-2RS 9390 5020 14000 18000
50.8 14.228 14.228 0.89 1638 1638ZZ 1638-2RS 10060 5860 14000 18000
22.225 47.625 9.525 9.525 1 R14 R14ZZ R14-2RS 10060 5920 18000 21000
50.8 14.228 14.228 0.89 1640 1640ZZ 1640-2RS 10060 5860 13000 15000
50.8 14.255 14.255 1.5 RLS7 RLS7ZZ RLS7-2RS 12000 7600
57.15 17.46 17.46 1.5 RMS7 RMS7ZZ RMS7-2RS 10780 6980
25.4 50.8 9.525 9.525 1 R16 R16ZZ R16-2RS 10060 5920 16000 19000
50.8 14.228 14.228 0.89 1641 1641ZZ 1641-2RS 10060 5860 12000 16000
57.15 15.875 15.875 1.5 RLS8 RLS8ZZ RLS8-2RS 14000 9700
63.5 19.05 19.05 1.5 RMS8 RMS8ZZ RMS8-2RS 17220 11390
28.575 53.973 9.525 9.525 1 R18 R18ZZ R18-2RS 11900 7460 14000 17000
63.5 15.875 15.875 0.89 1652 1652ZZ 1652-2RS 19460 11310 10000 13000
63.5 15.875 15.875 1.5 RLS9 RLS9ZZ RLS9-2RS 15300 10200
71.44 20.64 20.64 2 RMS9 RMS9ZZ RMS9-2RS 22840 15680
31.75 57.15 9.525 9.525 1 R20 R20ZZ R20-2RS 13230 8300 11000 14000
63.5 15.875 15.875 0.89 1654 1654ZZ 1654-2RS 19460 11310 8000 10000
65.087 17.462 17.462 0.89 1657 1657ZZ 1657-2RS 19460 11310 8000 10000
69.85 17.462 17.462 2 RLS10 RLS10ZZ RLS10-2RS 18300 12300
79.37 22.23 22.23 2 RMS10 RMS10ZZ RMS10-2RS 26700 17570
33.337 65.087 17.462 17.462 0.889 1658 1658ZZ 1658-2RS 19460 11310 7000 9000
34.925 63.5 11.112 11.112 1 R22 R22ZZ R22-2RS 16210 10420 9000 12000
76.2 17.462 17.462 2 RLS11 RLS11ZZ RLS11-2RS 20100 13900
88.9 22.23 22.23 RMS11 RMS11ZZ RMS11-2RS 28400 20900
38.1 66.675 11.112 11.112 1 R24 R24ZZ R24-2RS 17030 11700 8000 11000
82.55 19.05 19.05 2 RLS12 RLS12ZZ RLS12-2RS 24000 17000
95.25 23.81 23.81 RMS12 RMS12ZZ RMS12-2RS 31390 22380
