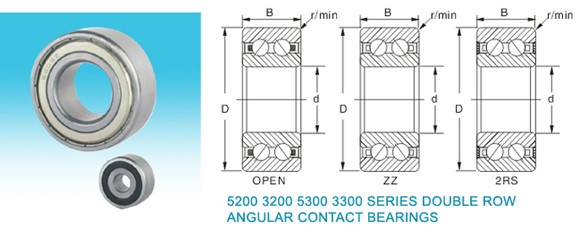

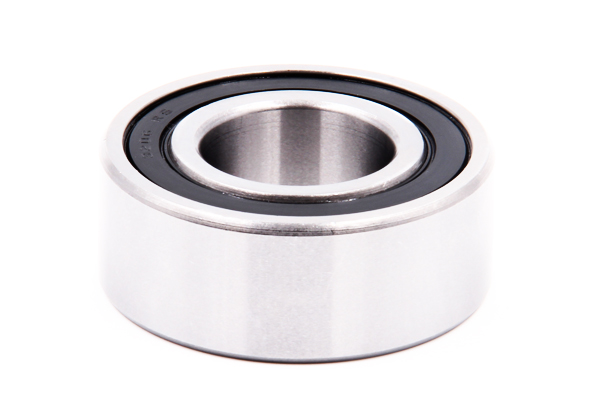

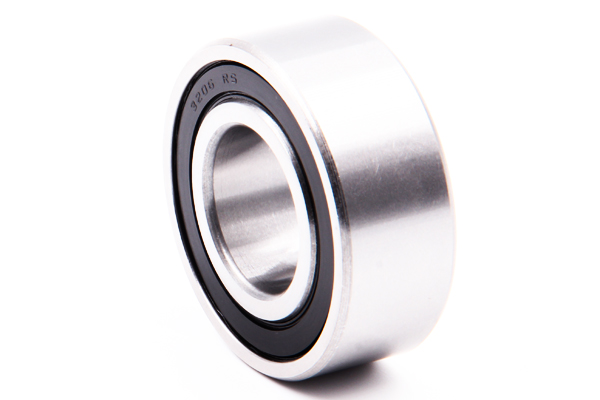

3200/3300/5200/5300系列双列角接触球轴承
双列角接触球轴承可同时承受径向负荷和轴向负荷,用于径向载荷较大,或径向,轴向载荷兼有的场合


产品特点

双列角接触球轴承的产品说明

1. 3200, 3300,5200,5300系列双列角接触球轴承可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大,轴向承载能力越高。因其内外圈的滚道可在水平轴线上有相对位移,所以可以同时承受径向负荷和轴向负荷——联合负荷(单列角接触球轴承只能承受单方向轴向负荷,因此一般都常采用成对安装)。高精度和高速轴承通常取15 度接触角。在轴向力作用下,接触角会增大。单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。并且只能限制轴或外壳在一个方向的轴向位移。若是成对双联安装,使一对轴承的外圈相对,即宽端面对宽端面,窄端面对窄端面。这样即可避免引起 附加轴向力,而且可在两个方向使轴或外壳限制在轴向游隙范围内。
2. 3200, 3300,5200,5300系列双列角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移,所以可以同时承受径向负荷和轴向负荷——联合负荷(单列角接触球轴承只能承受单方向轴向负荷,因此一般都常采用成对安装)。 保持架的材质有黄铜、合成树脂等。
3. 3200, 3300,5200,5300系列(ZZ, 2RS型)双列角接触球轴承用于径向载荷较大,或径向,轴向载荷兼有的场合。无装球口结构可使这些轴承能在较高转速下使用。此外,接触角在轴承外收敛,增加了对倾覆力矩的阻力。根据用户要求,可提供密封封槽结构。


双列角接触球轴承的主要特点

1. 可同时承受径向负荷和轴向负荷
2. 高精度和高速轴承通常取15 度接触角。在轴向力作用下,接触角会增大
3. 用于径向载荷较大,或径向,轴向载荷兼有的场合。


规格参数

轴承型号 内径 Bore 外径 宽度 倒角 Chamfer r/min 额定载荷(KN) 钢球参数 极限转速(转/分) 重量
Bearing No . d O.D. Width mm Load Rating Dynamic Cr Ball Complement Maxrunout speed Weight
   mm D B   Open 密封式Seal No. Size Grease Oil Kg
     mm mm   Cr Cor Cr Cor mm r/min r/min
3200 5200 10 30 14.3 0.6 7.35 5.35 7 4.55 18 3.969 16000 20000 0.055
3201 5201 12 32 15.9 0.6 9.7 7.15 9 6.3 18 4.763 14000 18000 0.063
3202 5202 15 35 15.9 0.6 9.7 7.45 9 6.95 20 4.763 12000 16000 0.072
3203 5203 17 40 17.5 0.6 13.2 8.15 12.7 8.35 18 5.556 11000 14000 0.091
3204 5204 20 47 20.6 1 19.7 12.6 16 10.8 18 7.144 8800 12000 0.12
3205 5205 25 52 20.6 1 21.4 14.8 18.9 13.8 20 7.144 7700 10000 0.19
3206 5206 30 62 23.8 1 29.7 21.3 25.4 18.3 18 8.731 6400 8600 0.29
3207 5207 35 72 27 1.1 41 29 31.7 24.6 18 10.731 5500 7300 0.43
3208 5208 40 80 30.2 1.1 44.4 33.6 36.5 29.1 20 11.113 5000 67000 0.57
3209 5209 45 85 30.2 1.1 49.9 38.4 41.7 33.9 20 11.509 4600 6100 0.62
3210 5210 50 90 30.2 1.1 53.3 43.6 44.1 37.9 22 11.509 4300 5100 0.67
3211 5211 55 100 33.3 1.1 65.9 55.2 52.9 44.7 22 12.7 4000 5300 1.03
3212 5212 60 110 36.5 1.1 74.4 60.8 62.6 55.9 22 13.49 3500 4700 1.4
3300 5300 10 35 19 0.6 2.11 2.62 1.314 2.375     14600 20000 0.092
3301 5301 12 37 19 0.6 1.76 3.1 1.507 2.674     13500 18000 0.109
3302 5302 15 42 19 1 15.2 11.9 13.9 10.87 18 5.556 11000 14000 0.13
3303 5303 17 47 22.2 1 21.7 17.1 20.43 16.82     9400 13000 0.2
3304 5304 20 52 22.2 1.1 24.7 15 19.8 12.8 18   8300 11000 0.23
3305 5305 25 60 25.2 1.1 32.7 20.8 27.5 18.5 16 9.525 9600 9200 0.35
3306 5306 30 72 30.2 1.1 41 28.8 34.3 25.2 16 11.906 5800 7700 0.51
3307 5307 35 80 34.9 1.5 51.2 36.2 46.1 32.8 16 13.494 5100 6800 0.79
3308 5308 40 90 36.5 1.5 62.7 45.4 51.4 37.8 16 15.081 4600 6100 1.05
3309 5309 45 100 39.7 1.5 75.1 55.7 68.9 51.5 16 16.669 4100 5500 1.42
3310 5310 50 110 44.4 1.5 84.9 62.6     16 18.256 4000 5300 1.96
